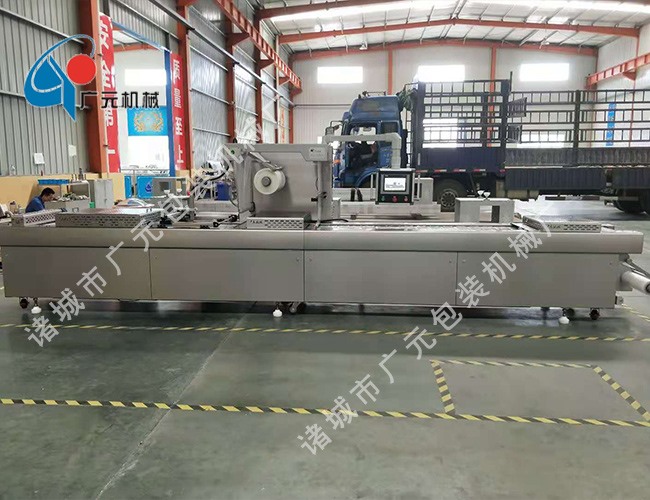

拉伸膜全自動真空包裝機

◇ 配有PanasonicGH10.4英寸或（德國原裝SIEMENS--TP900)彩色仿真觸摸屏。推拉

設計，操作更便捷。

◇可根據用戶產品需求，配備PanasonicMHMD042GIU或（德國SIEMENS--v80)伺服控

制，噴碼裝置。

◇上下分離式模具，強度高、耐腐蝕，設計更加合理。裝卸方便快捷。

◇ 選用臺灣TYC或（意大利原裝REGINA）廣開式鏈條膜夾。保證夾持力度，傳動準確，使用壽

命長。

◇采用獨立橫切，單刀可移動調整。電腦集中控制，可在觸摸屏上選擇單刀開、關。

◇選用德國原裝BUSCH、LEYBOLD、Rietschle真空泵，具有抽氣速度快、真空度高、使用壽

命長等特點。

◇采用PanasonicMDME102GCG或（德國原裝SIEMENS--S110、S150）伺服高速、高精

準走膜設計。

◇ 配備PanasonicLX-111或（美國原裝BANNER-R58)高靈敏三色標光電傳感器，高精度

定位每個圖案在產品的位置。美化產品外觀、提高產品檔次。

◇溫度控制采用PanasonicFCX-TC2或（德國原裝SIEMENS-S7-1200)智能控溫模塊?？筛?/span>

據產品要求在觸摸屏上設定溫度。

◇包裝機架體采用一次擠壓成型鋁合金型具有強度高、耐腐蝕性好、不易變形等特點。

◇ 選用日本原裝SMC電磁閥、真空電磁閥。外形美觀、用氣量少、噪音低、經久耐用，有效提

高設備性能及使用壽命。

◇廢料回收采用可調力矩電機系統，使邊料回收更加清潔，方便且無噪音。

◇上下膜均采用感應式自動剎車與漲緊系統，并配有橫向調整手柄，隨時調整包裝膜的運行方向。

◇ 整機配有電力缺相、逆相、電壓過高、電壓過低、漏電保護系統、便于操作、調整。成型室、熱

封室、橫切刀、縱切刀都安裝安全開關及防護罩，故障時自動停車并顯示故障原因。

性能說明：

1、整機控制系統：采用西門子SIEMENS 10英寸彩色仿真觸摸屏；選用松下MDME152CG伺服變頻

驅動系統；施耐德Schneider電器；德國博斯坦推拉式觸摸屏懸臂；日本SMC電磁閥等配置。

本機配有主屏動畫，分析故障報警原因和觸摸故障處理方法及解除故障后復位功能，并攻克了多年以

來（至今）機器停電和急停后，浪費膜，費人工以及造成產品被亂切斷不能復位的功能，真正做到

了省人，省力降低成本。

2、走膜系統：采用松下Panasonic伺服高速高精度定位走膜設計，并采用美國BANNER光電跟蹤，系

統控制，可覆蓋彩膜，并保證logo、圖案的對正，采用臺灣TYC廣開式304不銹鋼夾膜鏈條。設備配

有斷電記憶功能。

3、模具：上下分體組合式鋁合金模具，還可以按需為您定制，裝卸方便快捷。強度高，耐腐蝕，符合

食品衛生要求。

4、架體：采用一次擠壓成型的鋁鎂合金架體（牌號：6063T）。鋁合金厚板框架，不易變形、使用更牢靠。

5、配電箱及整機防護為SUS304L不銹鋼板制作。清潔方便。

6、真空泵：德國里其樂RietschleVC202食品級真空泵。

7、成型、熱封：成型模機熱封模的升降結構，采用氣動杠桿式獨立升降自鎖系統。鋁合金鑄造式整體

加熱板，使加熱溫度更加均勻，壽命更長。

8、橫切刀：橫切刀為單刀可移動、可調整的獨立橫切刀系統，PLC程序控制。鋸齒形狀切口堅固耐用，

可在觸摸屏上智能調節。縱切刀鋒利易切，模塊化設計，可根據模具更換多套，更換快捷。

9、上下膜：均采用感應式自動剎車與緊膜系統，并配有手柄橫向調膜裝置，且可隨時調膜的漲緊力。

10、廢邊料回收系統：采用小功率、大抽力吸收廢料裝置，使廢邊料收集更加方便簡單，且噪音小，方

便耐用。

11、安全防護：設備配有電力缺相、逆相及電壓過高、過低、漏電、等警告和保護系統，便于操作人員

使用、調整。成型室、真空室、橫切刀、縱切刀全部裝有安全保護并配有安全防護罩，故障時自動停車

保護并在觸摸屏上顯示故障原因。

12、密封墊：采用整體硅膠墊（加大設備另作處理），韌性好、密封效果更佳。

13、真空閥組：整機采用閥導氣系統，有效提高設備性能。

客戶自備條件說明

電源：380V/50HZ

空氣壓縮機：1.03/1.0Mpa 公稱容積流量≥0.8-1.0Mpa

冷卻水：≥0.1Mpa

設備易損件說明

硅膠墊、密封條、消耗品、真空泵油。
